Methode 3: Vervollständigen eines Programmes

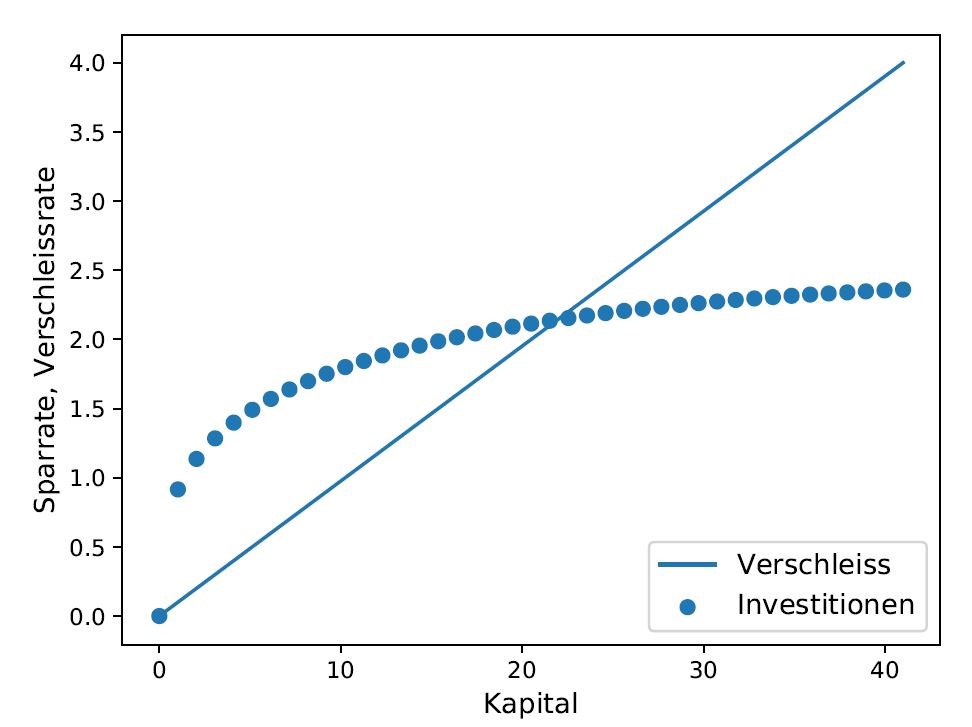

Gegeben sei folgende Grafik

Erzeugen Sie einen Python Code, welcher Ihnen diese Grafik ausgibt.

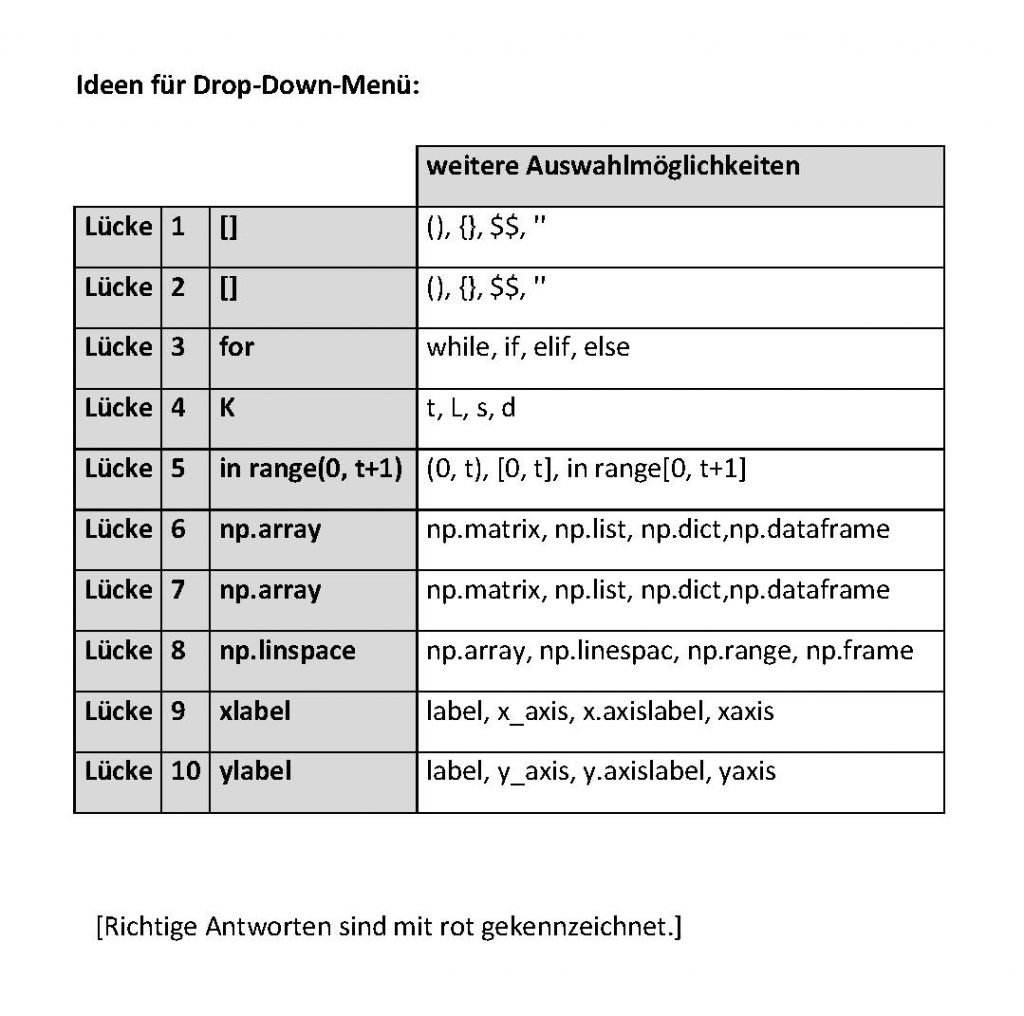

(Hinweis: Wählen Sie im Drop-Down-Menü den passenden Befehl/ die korrekte Variable aus.)

import numpy as np
import matplotlib.pyplot as plt

t = 40
L = 10
A = 1
s = 0.2
d = 0.1
alpha = 0.33

Investitionen = []
Verschleiss = []

for K in range(0, t+1):

Y = A*K**alpha * L**(1-alpha)-d*K
investitionen_help = s*Y
verschleiss_help = d*K
Investitionen.append(investitionen_help)
Verschleiss.append(verschleiss_help)

Investitionen = np.array(Investitionen)
Verschleiss = np.array(Verschleiss)

fig1 = plt.figure()
ax = plt.axes()
t = np.linspace(0, t+1, t+1)
ax.scatter(t, Investitionen)
ax.plot(t, Verschleiss)

plt.gca().legend(('Verschleiss', 'Investitionen'), loc='lower right', fontsize=12)
plt.xlabel('Kapital', fontsize=12)
plt.ylabel('Sparrate, Verschleissrate', fontsize=12)
plt.show()
